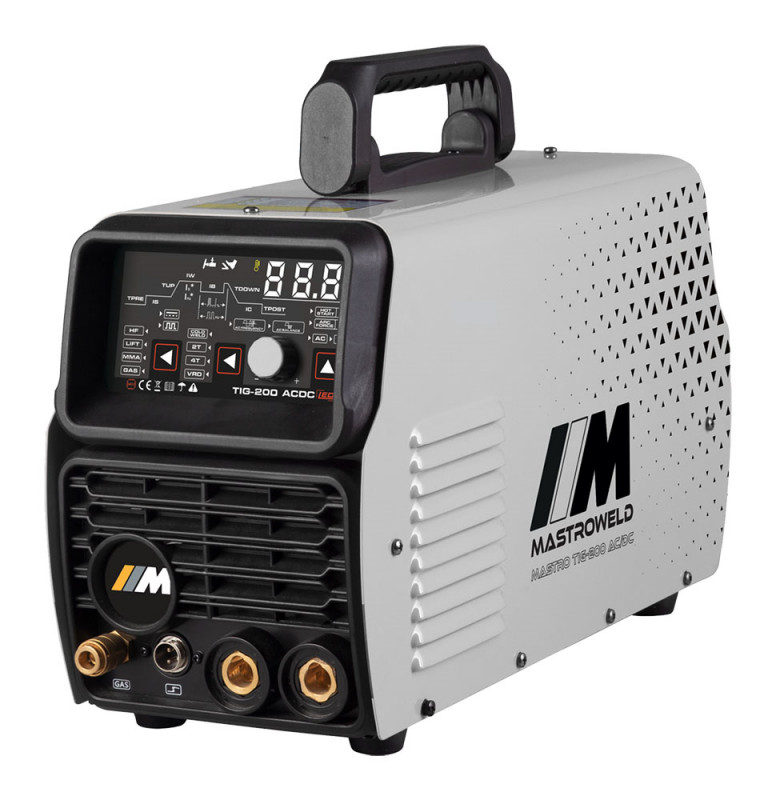

MASTRO TIG-200 AC/DC LED hegesztő inverter

HF (Nagyfrekvenciás) gyújtású, paraméterezhető AC/DC-S IMPULZUS AWI ÉS BEVONTELEKTRÓDÁS INVERTER

DIGITÁLIS VEZÉRLÉS

ALUMÍNIUM ANYAGOK HEGESZTÉSÉRE!

Nagy bekapcsolási idő

VRD funkció - Az üresjrati feszültséget 25V körüli értékre szabályozza, ezáltal lehetővé teszi pl. a tartályokban történő munkavégzést.

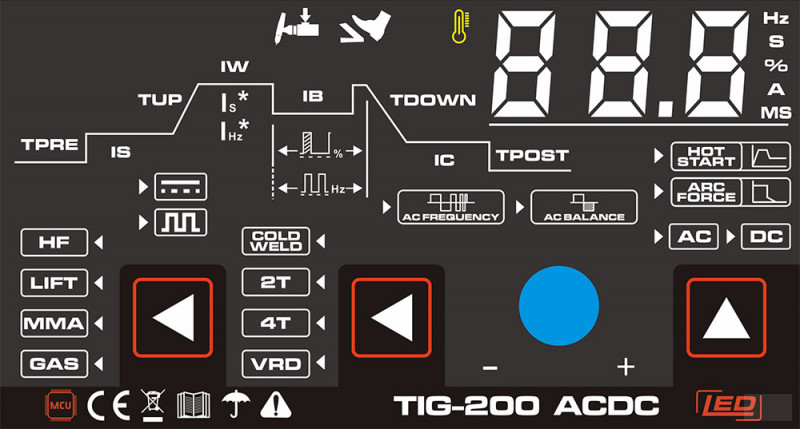

Intuitív LED kijelző,

Egyedi és kiemelkedő ívtulajdonságok, látványos eredményű balance állíthatóság.

Állítható HotStart és ArcForce

COLD hegesztés

Lábpedál használatának lehetősége (a lábpedál nem tartozék))

Funkciók

(HF TIG, LIFT TIG, MMA, GÁZTESZT)

Üzemmódok

(2/4Takt, Cold hegesztés, VRD)

AC / DC AWI

Impulzus

Állítható paraméterek

AC Frekvencia: 40 - 200 Hz

AC egyensúly (balance): 20% - 80%

Gáz előöblítési idő: 0-1 s

Induló áram: 10 - 200 A

Felfutási idő: 0 - 5 s

Csúcsáram: 10 - 200 A

Impulzusszélesség: 5% - 100%

Impulzus frekvencia

- DC TIG: 0,5 - 200 Hz

- AC TIG: 0,5 - 10 Hz

Alapáram: 10 - 200 A

Lefutási idő: 0 - 5 s

Kráteráram 10 - 200 A

Gáz utánöblítés 0.1 - 10 s

Hot-Start 0 - 10%

Arc-Force 0 - 10%

Cold hegesztési idő (ms) 1 - 200 ms

Cold hegesztési frekvencia: 0 - 10 Hz

Impulzus-ráfordítási tényező

Távirányítós pisztoly használat

A készülék súlya: 8,7 kg

Csomag súlya: 13 kg

Túlmelegedés védelem

Túlfeszültség védelem

- kiváló ívkoncentráció
- ideális hegfürdő

- vékony anyag minőségi hegesztése

- szép pikkelyes varrat

- minimálisra csökkenthető wolframkopás

BALANSZ:

A balansz (vagy angolul balance) a váltóáramú (AC) AWI/TIG hegesztésnél (argon-védőgázas wolframelektródás ívhegesztés) egy fontos beállítás, amely a váltóáram pozitív és negatív félperiódusainak arányát szabályozza.

Mit jelent ez?

Az AC TIG hegesztés során a váltóáram két fázisból áll:

Pozitív fázis (+): Az ív oxidréteget bont le a munkadarabról (tisztítási szakasz, főleg alumíniumnál fontos).

Negatív fázis (-): A hő túlnyomó része a munkadarabba jut, ami mély beolvadást eredményez.

Hogyan hat a balansz beállítása?

• Magas balansz (több + idő):
• Jobb oxidréteg eltávolítás.
• Kisebb beolvadás, nagyobb elektróda terhelés.

Alacsony balansz (több - idő):

• Mélyebb beolvadás.
• Kevésbé hatékony oxidréteg tisztítás.

Milyen értékekkel dolgoznak?

A balanszot %-ban adják meg (pl. 70% azt jelentheti, hogy a negatív fázis 70%-ban van jelen).

Általában 60-80% közötti értékeket használnak alumínium hegesztésénél, attól függően, hogy jobb tisztítás vagy mélyebb beolvadás szükséges.

IMPULZUS MÓD: Precíziós hegesztés vékony anyagokhoz Az AWI (argon védőgázas volfrámelektródás ívhegesztés) impulzus üzemmód egy fejlett hegesztéstechnológiai megoldás, amely lehetővé teszi a hegesztés hőbevitelének precíz szabályozását. Az impulzus mód lényege, hogy a hegesztőáram két érték között (alapáram és csúcsáram) váltakozik, meghatározott frekvenciával. Ez a váltakozás jelentős előnyöket biztosít a hagyományos, egyenáramú AWI hegesztéshez képest.

Az impulzus üzemmód egyik legnagyobb előnye, hogy korlátozza a hegesztőmedence hőmérsékletét, így csökkenti a munkadarabba jutó összesített hőmennyiséget. Ennek köszönhetően jelentősen mérséklődik az anyag deformációja, amit főként vékony lemezek hegesztésénél tapasztalhatunk. A hagyományos hegesztés során ezek az anyagok könnyen eldeformálódhatnak vagy kiéghetnek a túlzott hőhatás miatt.

Az impulzus mód lehetővé teszi, hogy a hegesztés során erősebb beolvadást érjünk el a csúcsáram segítségével, míg az alapáram idején az ív stabil marad, és nem hevül túl az anyag. Ez a váltakozás nemcsak az anyag védelmét szolgálja, hanem szebb varratképet és jobb varratminőséget is eredményez. További előnye, hogy az impulzus mód segíti a hegfürdő jobban kontrollálhatóvá tételét, így különösen hasznos lehet függőleges vagy fej feletti pozícióban történő hegesztésnél is. Ezenkívül a kezdő hegesztők számára is segítséget jelenthet, mivel könnyebb a varrat egyenletes kialakítása.

Anti-Sticking: Ragadás gátlás. Ha az elektróda letapad, lecsökkenti a hegesztő áramot, ezáltal nem izzik fel, így leválasztható az anyagról.

Hot-Start: Gyújtás könnyítés: Gyors gyújtóáram növelés az ív kialakulásáig. Így könnyebben begyújthatók a nehezebb heg. elektródák is.

Arc-Force: Ívstabilizálás: Az ívhossztól függően szükség szerint csökkenti, vagy növeli a hegesztő áramot.

HF - NAGYFREKVENCIÁS ÍVGYÚJTÁS: A hegesztőív az anyag megérintése nélkül a nyomógomb megnyomásával áramfelfutással jön létre. Mivel a gázszelep a hegesztőgépben van, ezért normál (nem szelepes) AWI pisztoly használható.

LIFT TIG AWI gyújtás: Más néven emelős ívgyújtásnak is nevezik. A hegesztőív az anyag megérintésével, majd a hegesztőpisztoly megemelésével, áramfelfutással

jön létre így elkerülhető a „kihegyezett” Wolframelektróda lekerekedése és nem kelt rádiófrekvenciás zavart, tehát olyan hegesztő szakemberek is használhatják, akik pacemaker-rel rendelkeznek.

VRD: Alacsony üresjárati feszültség. Hegesztéstechnikai szempontból veszélyesen környezetében (csövek, tartályok) történő munkavégzéshez. A készülék kb. 60V-os üresjárati feszültséget 25V körüli értékre csökkenti.

2/4 takt: A 2 takt-os invertereknél a teljes hegesztés idő alatt nyomva kell tartani a gombot, míg a 4 takt-os invertereknél csak a hegesztés elején és végén. Emellett a 4 taktos gépeknél több előnyös beállítás is aktiválható. (Lábpedál csak  2T módban használható)

SPOT mód: Pontozásos hegesztés mellyel egyenlő távolságokra pontszerű varratokat készíthet.

SPOT mód leginkább vékony lemezek ponthegesztésére használják. Könnyen deformálódó anyagoknál a hőbevitel pontosan szabályozható.

Gázelőöblítés: a pisztolyban lévő gomb megnyomásától és a gázszelep kinyitásától az ív meggyulladásáig tartó idő .

Általában 0,5 másodpercnél többnek kell lennie.

GáZutánöblítés: az ív kioltásától a gázszelep elzárásáig tartó idő a megszilárdult hegesztőmedence levegőtől való elfedésére és a volfrámelektróda hűtésére. A túl rövid kifolyási idő a varrat oxidációját okozhatja.

ÜZEMI CIKLUS ( impulzusüzem) - az impulzus időtartama, lehetővé teszi a behatolás mélységének beállítását. A szélesség növelése növeli a behatolás mélységét, a csökkentés csökkenti az anyagba jutó hő mennyiségét, csökkentve a vékonyabb lapok vagy kisebb elemek megégésének kockázatát

Beállítási tartomány:

AC FREKVENCIA  - a funkció alumínium hegesztésénél hasznos. Minél nagyobb a frekvencia, annál fókuszáltabb lesz az ív.

TULAJDONSÁGOK

• Hegeszthető anyagok AWI módban: Acél, saválló, alumínium, réz.

• Rutilos, bázikus, saválló, felrakó és alumínium elektródák elhegesztése.

• Nagyfrekvenciás (HF) gyújtással alkalmas egyenáramú (DC-s vagy ASC/DC-s) AWI hegesztésre.

Hegeszthető anyagvastagság AWI módban:

Acél: 10 mm

Saválló: 10 mm

Alumínium: 6 mm

Hegeszthető anyagvastagság MMA módban:

Acél: 10 mm

Saválló: 10 mm

Alumínium (AlSi12 elektródával): 8 mm
